楕円体高・標高・ジオイド高の「三角関係」を地図で学ぶ

「GNSSで高さが測れるなら、そのまま標高になるのでは？」——測量を学び始めると必ずぶつかる疑問です。答えは「ならない」。間に ジオイド高 が入るからです。GeoPrismJP（GPRM）でジオイドを地図に重ねながら、3つの高さの関係を整理しましょう。

3つの高さの定義

楕円体高は地球の平均的な形（楕円体）を基準にした高さ、標高はジオイド（平均海面）までの高さ、ジオイド高はその2つの面のすき間にあたります。

関係式はとてもシンプル

3つの高さは、次の引き算で結ばれます。

標高 H ＝ 楕円体高 h − ジオイド高 N

GNSS測量で直接得られるのは楕円体高 h です。これを日常的に使う標高 H に直すには、その地点のジオイド高 N を引けばよい、というわけです。N を与えるのが国土地理院のジオイド・モデルで、最新の試行版「ジオイド2024日本とその周辺」では、衛星測位の楕円体高と組み合わせて迅速・高精度に標高を求められるよう整備が進んでいます。

なぜジオイドは「でこぼこ」なのか

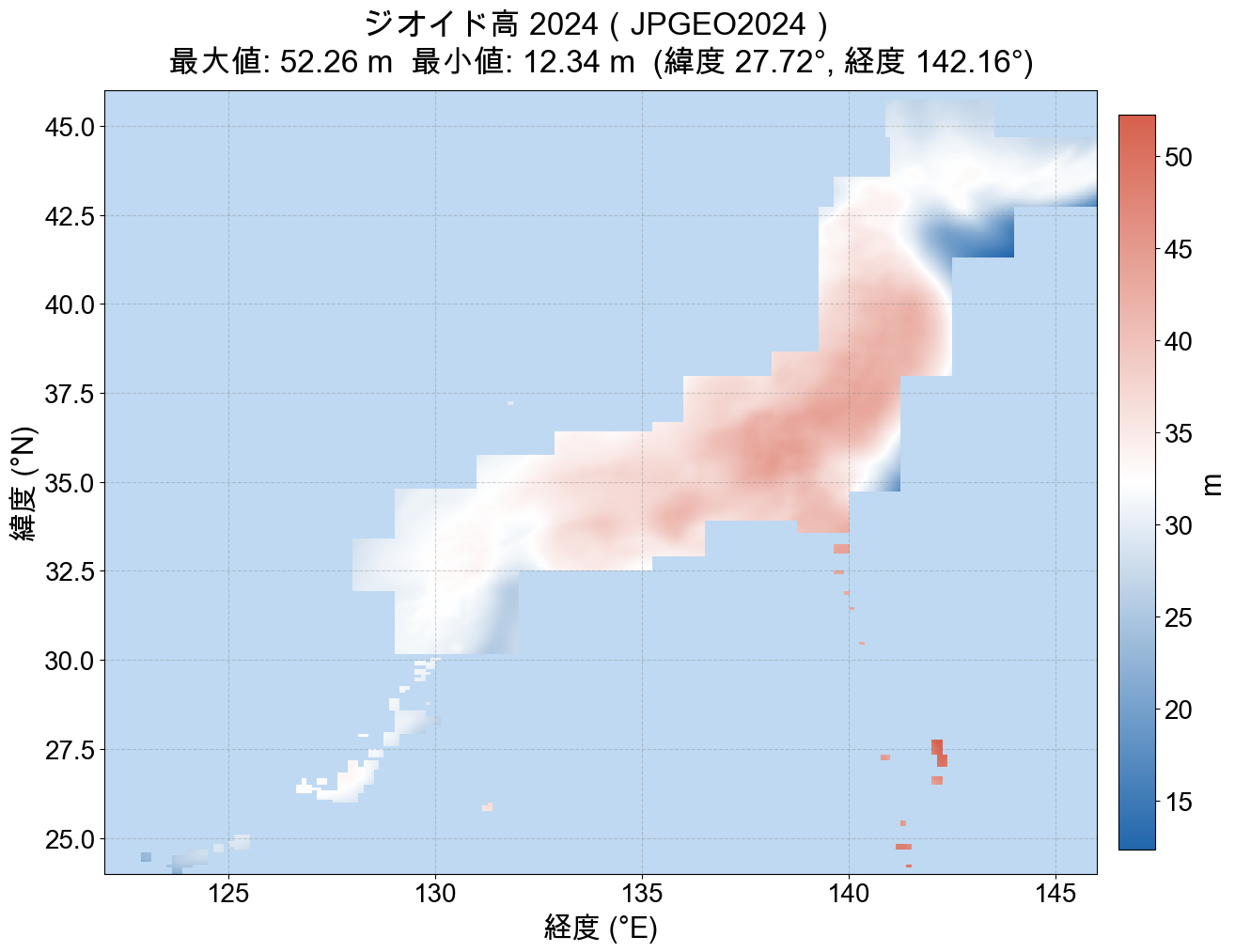

ジオイドは平らな球面ではなく、地下の密度差（重力の強弱）でうねっています。だから N は場所ごとに違い、日本国内でも数十m規模で変化します。この「見えない高さの基準面」を可視化したのが GeoPrismJP のジオイドマップです。

色の濃淡でジオイド高の高い・低いを地図上に表示するので、「同じ楕円体高でも、地域が違えば標高が変わる」ことが直感的につかめます。

つまずきやすいポイント

• GNSSの高さ＝標高ではない：間にジオイド高 N が必ず入る。
• N はマイナスにもなる：地域によって符号が変わるため、引き算の向きに注意。
• 標高成果の改定との混同に注意：2025年の標高改定は地殻変動と新ジオイドの反映が目的で、ここで扱う h・H・N の関係そのものは変わりません。

まとめ

GNSSは「楕円体高」を測り、そこから「ジオイド高」を引いて「標高」を得る——この三角関係さえ押さえれば、GNSS測量の高さの話はぐっと分かりやすくなります。GeoPrismJP のジオイドマップで、見えない基準面を「見て」体感してみてください。
